耐震シェルター（安全ボックス）東京都日野市　エアコン配線工事

耐震シェルター　エアコン電気工事

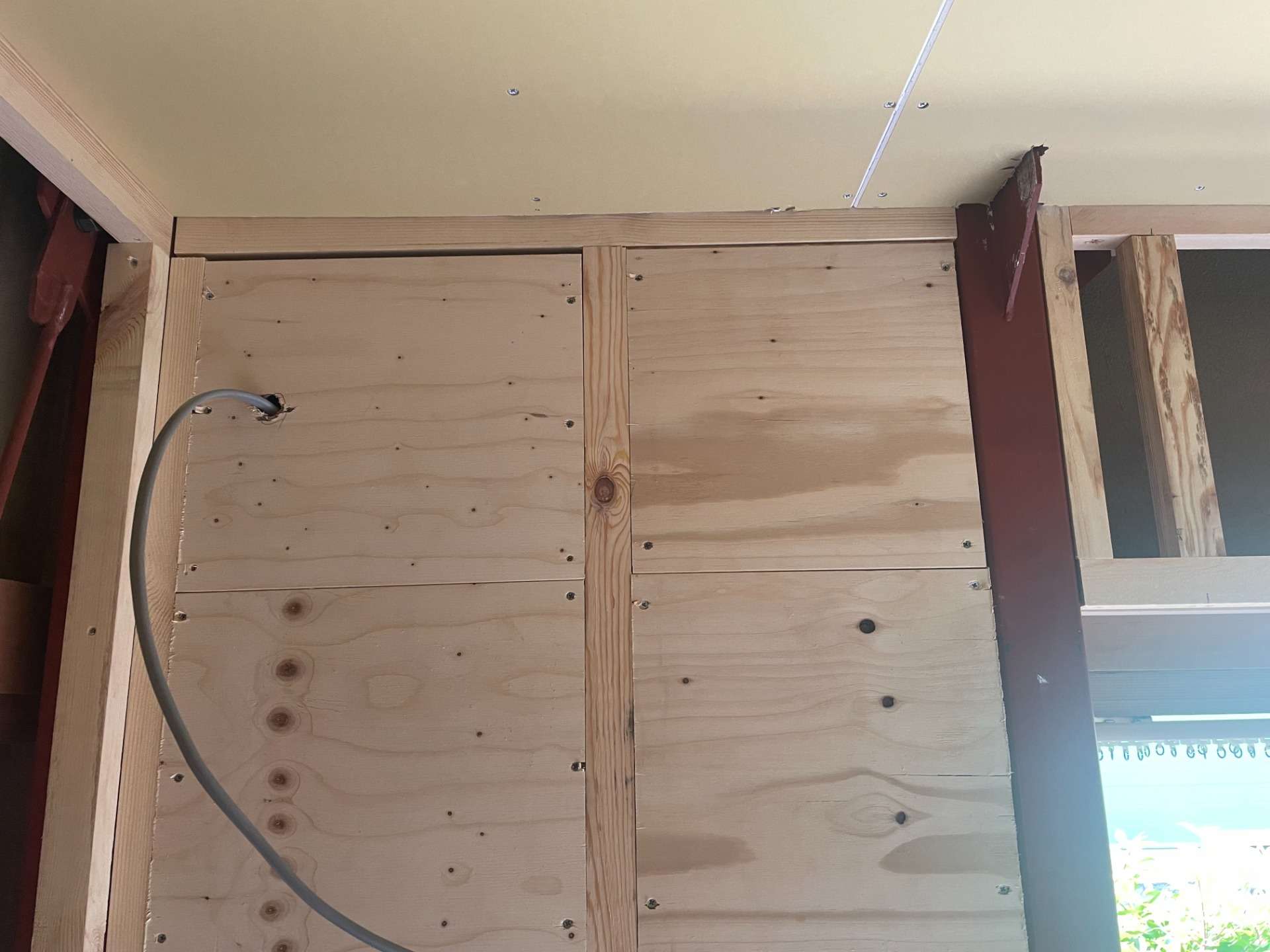

配線ルート確認

• シェルター内部から分電盤までの電源ルートを確認

• 耐震補強された壁・天井を避けつつ、配線可能な経路を選定

• 配線貫通部は気密・防水・耐火処理を行う

電源容量・専用回路確保

• エアコンの容量に応じて専用回路（ブレーカー）を設置

• 屋内配線はVVFケーブル（例：2.0mm²）を使用

• アース線も確実に配線

室内機側の配線

• 室内機近くにコンセントまたは直結端子を設置

• ケーブルはモール等で保護し、露出部分を最小化

• 地震時の断線防止のため、余長（ゆとり）を持たせて施工

室外機側の配線

• 室外機に電源を引き込み、接続端子へ確実に結線

• 絶縁テープ・スリーブで端子部を保護

• 屋外配線は配管カバーやPF管で防水・紫外線対策

接地工事（アース）

• 室外機は必ず接地

• シェルター周囲の地盤状況に応じて接地棒または既存接地へ接続

点検・試運転

• 電圧・電流を確認し、ブレーカー容量と合致しているか確認

• 室内外機ともに正常に起動するか試運転

• 漏電遮断器の動作確認
